Nieuwe koers voor de BoilerController: slim, modulair en betaalbaar

Slimme boiler-aansturing: waarom we kiezen voor 0–10V

Omdat boilers sterk van elkaar verschillen, ondersteunt de BoilerController meerdere aansturingsmethoden. Maar als het gaat om het daadwerkelijk sturen op basis van zon-overschot, is onze keuze duidelijk: voor het slim sturen op basis van de zon gebruikt de BoilerController een 0–10V-stuursignaal.

Belangrijk om te benadrukken: het gaat hierbij niet om één specifiek apparaat. Als gebruiker stuur je gewoon een gewenst wattage aan; de BoilerController vertaalt dat vervolgens intern naar het bijbehorende 0–10V-signaal, en dat signaal kan worden opgepikt door verschillende soorten vermogensmodules — of dat nu een PSSR is, een Phase Angle Control SSR, de KEMO Power Controller, of een ander merk of type. Zolang het apparaat aan te sturen is met 0–10V, werkt het samen met de BoilerController. Dit is precies waarom we voor deze aanpak kiezen: het houdt het systeem open en flexibel, in plaats van vastgezet op één specifiek product.

SSR: geschikt voor eenvoudige aan/uit-regeling, niet voor zon-overschot

Voor eenvoudige, vaste aan/uit-taken kan een Solid State Relay (SSR) nog steeds een rol spelen, bijvoorbeeld voor een boiler die simpelweg op een vast tijdstip aan of uit moet, zonder dat er precies op het beschikbare zonne-overschot gestuurd hoeft te worden.

Een SSR kent daarbij maar twee standen: vol vermogen, of niets. De controller kan dit weliswaar heel snel achter elkaar schakelen, bijvoorbeeld:

• Boiler: 1000W
• Overschot: 700W
• De controller schakelt dan ongeveer 0,7 seconde aan en 0,3 seconde uit.

Op de P1-meter oogt dit als een gemiddeld verbruik dat mooi aansluit op het overschot. Maar zoals we ook in onze blog over SSR versus PSSR toelichten, trekt de boiler tijdens elk "aan"-moment gewoon het volledige vermogen, ongeacht hoeveel overschot er op dát exacte moment daadwerkelijk is. Daardoor wordt er in de praktijk alsnog stroom uit het net gehaald. Om die reden raden we een SSR af voor het daadwerkelijk sturen op zonne-overschot.

0–10V: traploze vermogensregeling

Voor het sturen op zonne-overschot gebruikt de BoilerController daarom een traploos 0–10V-stuursignaal, dat aangesloten kan worden op een PSSR, een Phase Angle Control SSR, de KEMO Power Controller, of een vergelijkbaar 0–10V-apparaat:

• 0V = uit
• 5V = ~50% vermogen
• 10V = volledig vermogen

Hierdoor krijgt de boiler op elk moment precies het vermogen dat overeenkomt met het werkelijk beschikbare overschot, in plaats van een gemiddelde die achteraf toevallig klopt.

Voordelen:

• zeer precieze regeling
• geen onnodige afname van het net
• betere benutting van kleine overschotten
• stabieler bij boilers met elektronica
• vrije keuze in merk en type vermogensmodule, zolang deze 0–10V ondersteunt

Sturen in watt, niet in volt

Als gebruiker hoef je zelf nooit met voltages te rekenen. Je zet bijvoorbeeld niet "5V" in, maar geeft simpelweg aan: "ik wil dat de boiler nu 500 watt krijgt." De BoilerController rekent dit intern om naar het juiste 0–10V-stuursignaal, en zorgt dat het aangesloten apparaat — een PSSR, een Phase Angle Control SSR, de KEMO Power Controller of een ander 0–10V-apparaat — daadwerkelijk die 500 watt levert.

Je stuurt dus altijd op basis van wattage; de vertaling naar het onderliggende 0–10V-stuursignaal gebeurt volledig automatisch, ongeacht welk apparaat je hebt aangesloten.

Gelijktijdige ondersteuning van een SSR

Naast de 0–10V-aansturing ondersteunt de BoilerController ook gelijktijdig een SSR, voor eenvoudige aan/uit-taken die niets met zon-overschot te maken hebben. Zo kun je bijvoorbeeld een los verwarmingselement of een tweede boiler simpelweg aan of uit laten schakelen, terwijl het 0–10V-apparaat tegelijkertijd nauwkeurig op het zonne-overschot stuurt.

Twee temperatuursensoren

De BoilerController ondersteunt daarnaast twee temperatuursensoren:

• één sensor voor de boiler die via het 0–10V-apparaat (PSSR, Phase Angle Control SSR of KEMO Power Controller) wordt aangestuurd;
• één vrij te gebruiken sensor, bijvoorbeeld voor een tweede boiler, een buffervat, of een andere meting naar keuze.

Voor meer info over SSR en PSSR kan je onze volledige blog lezen over deze twee technieken.

Waarom een modulaire aanpak?

Een alles-in-één oplossing klinkt aantrekkelijk, maar modulair biedt in de praktijk meer voordelen.

Lagere kosten

Je betaalt alleen voor wat je nodig hebt.

• alleen vaste, eenvoudige aan/uit-schakeling nodig → SSR
• sturen op zonne-overschot → een 0–10V-apparaat naar keuze (PSSR, Phase Angle Control SSR of straks de KEMO Power Controller)

Meer flexibiliteit

Geschikt voor verschillende typen boilers zonder aparte systemen.

Eenvoudig onderhoud

Modules zijn los te vervangen of te upgraden.

Snellere innovatie

Nieuwe technieken kunnen eenvoudig toegevoegd worden, zoals de KEMO Power Controller en toekomstige ondersteuning voor 4–20 mA sturing.

Complete pakketten voor eenvoudige installatie

Ondanks de modulaire techniek maken we het voor de gebruiker juist eenvoudig.

Er komen complete sets beschikbaar met onder andere:

• BoilerController module
• DIN-rail voeding
• kWh-meter
• 0–10V-vermogensmodule naar keuze (PSSR, Phase Angle Control SSR of KEMO Power Controller)
• behuizing
• bekabeling

Installatie wordt daarmee overzichtelijk:

• ophangen
• aansluiten
• configureren
• en je boiler zal opwarmen met de ingestelde regels

Bij de release hebben we volledige ondersteuning voor:

• Powerbaas
• Home Assistant
• Homey
• Domoticz

Status van de ontwikkeling

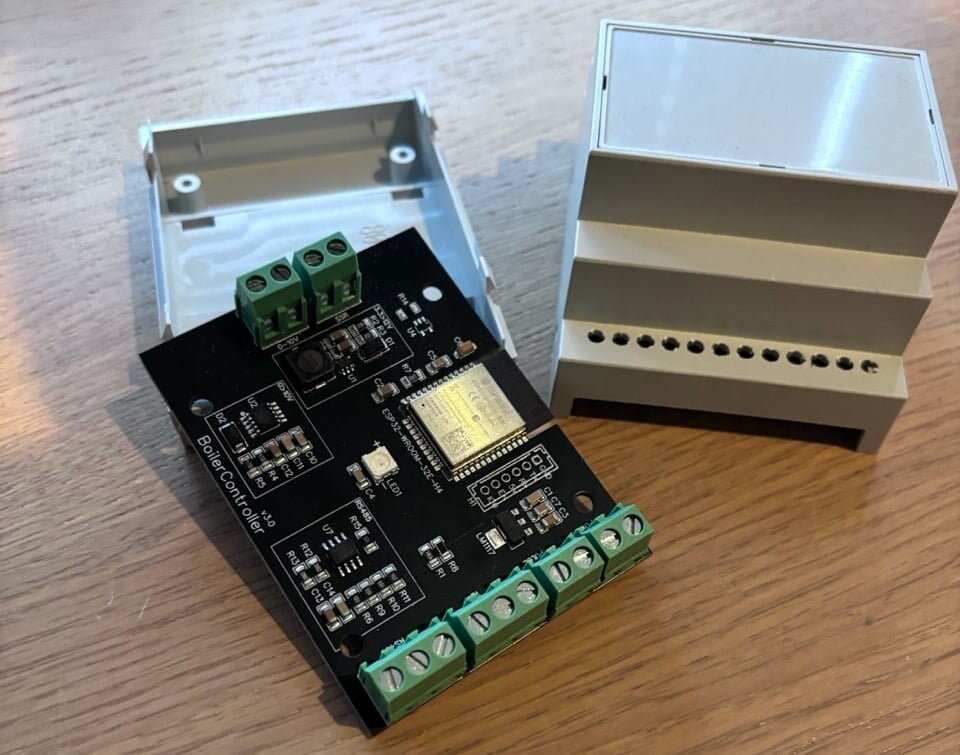

De hardware is vrijwel afgerond en de firmware is al ver ontwikkeld.

De eerste productiesets komen daarmee snel dichterbij.

Wat kun je binnenkort verwachten?

De komende periode laten we onder andere zien:

• de complete behuizing en opbouw
• softwareconfiguratie
• praktijkmetingen

De BoilerController krijgt nu echt vorm — en we kijken ernaar uit om binnenkort de eerste sets te delen.

Wil je op de hoogte blijven of straks als eerste bestellen?

Houd dan onze blog en webshop in de gaten.

We richten ons bewust op de DIY-hoek: mensen die zelf graag hun boiler willen aansturen zonder daarvoor een dure, dichtgetimmerde industriële oplossing nodig te hebben. Daarom komen straks alle losse onderdelen ook gewoon los verkrijgbaar in onze webshop — van SSR- en PSSR-modules tot de KEMO Power Controller, behuizingen en andere toebehoren. Zo kun je zelf kiezen wat je nodig hebt, of je nu een complete set wilt of losse onderdelen voor je eigen opstelling.
