Een pulse-uitgang (S0) heeft bijna altijd een externe voeding nodig — check dit in de handleiding van je kWh-meter (zoek naar "actieve" vs. "passieve" S0-uitgang). Voor de boilercontroller (BC) werkt zowel een 12V- als een 24V-adapter.
De twee S0-ingangen op de BC (S01 en S02) zijn niet gepolariseerd — het maakt dus niet uit welke draad op welke ingang komt. Dit hebben we bewust zo ontworpen om de aansluiting zo eenvoudig mogelijk te maken. Deze 2 ingangen zijn bovendien galvanisch gescheiden van de rest van het circuit van de BC (via een optocoupler), waardoor de externe S0-lus geen directe elektrische verbinding heeft met de interne elektronica.

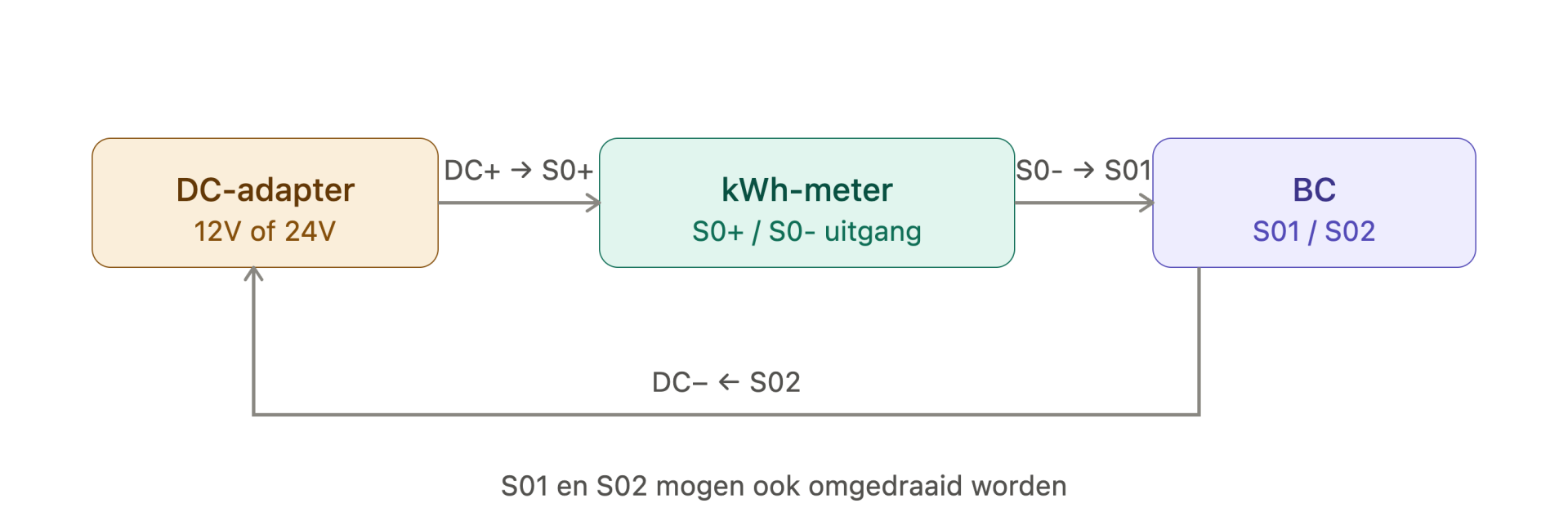

Situatie 1 — meter heeft geen eigen voeding (meest voorkomend): externe adapter nodig
- DC-adapter (+) → S+ op de kWh-meter
- S- op de kWh-meter → S01 óf S02 op de BC
- Overige S0-ingang op de BC → DC-adapter (–)

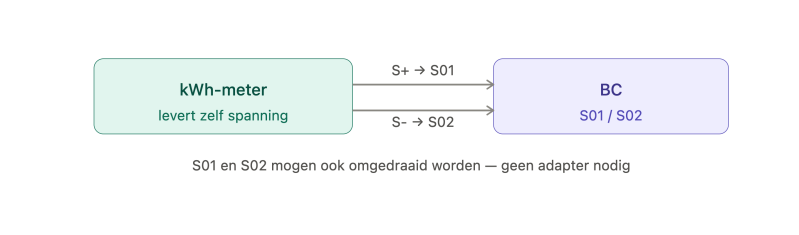

Situatie 2 — meter levert zelf spanning: rechtstreeks aansluiten, geen adapter nodig
- S+ op de kWh-meter → S01 óf S02 op de BC
- S- op de kWh-meter → de andere ingang op de BC
