Op deze pagina staan alle kWh-meters die door de BoilerController ondersteund worden, inclusief hun specificaties.

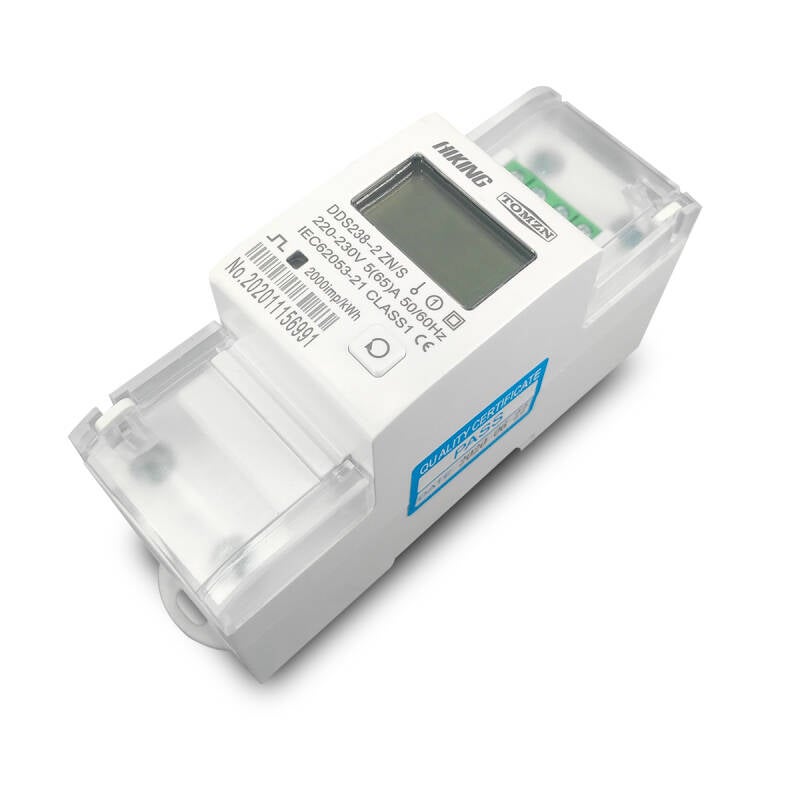

Tomzn 5(65)A 220V 230V 50HZ 60HZ
- Enkelfase kWh-meter voor op een DIN-rail in de meterkast
- Aansluiting: Modbus RTU (RS485), klemmen A en B
- Profiel in de BoilerController: Tomzn (standaard aanwezig)
- Stroom: maximaal 65 Ampère
- Breedte: 2 module
- Fabrieksinstelling: adres 1, 9600 baud
- Meetwaarden: vermogen, spanning, stroom, blindvermogen, power factor, frequentie, import/export/totaal kWh
- Heeft ook een S0-uitgang (2000 imp/kWh).

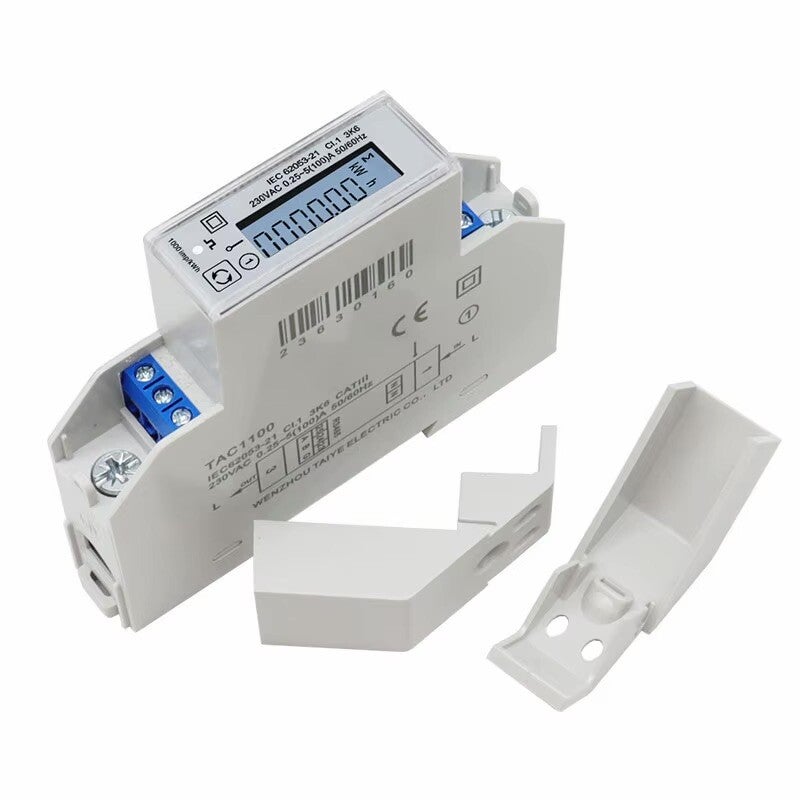

Taiye TAC1100
- Enkelfase kWh-meter voor op een DIN-rail in de meterkast
- Aansluiting: Modbus RTU (RS485), klemmen A en B
- Profiel in de BoilerController: Taiye TAC1100 (standaard aanwezig)
- Stroom: maximaal 100 Ampère
- Breedte: 1 module
- Fabrieksinstelling: adres 1, 9600 of 19200 baud (verschilt per versie). Kies in de BoilerController dezelfde baudrate.
- Meetwaarden: vermogen, spanning, stroom, blindvermogen, power factor, frequentie, import/export/totaal kWh
- Heeft ook een S0-uitgang (1000 imp/kWh).

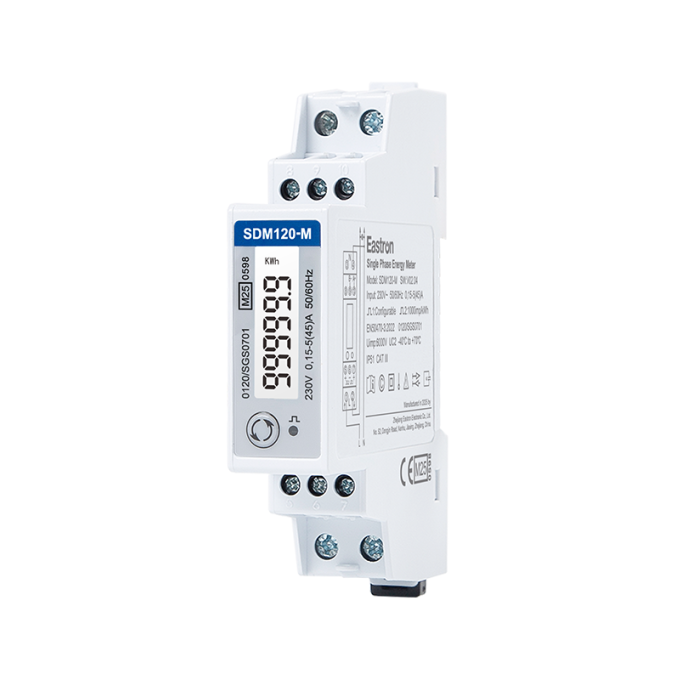

Eastron SDM120 (Modbus)
- Enkelfase kWh-meter voor op een DIN-rail in de meterkast
- Aansluiting: Modbus RTU (RS485), klemmen A en B
- Profiel in de BoilerController: Eastron SDM120 (standaard aanwezig)
- Stroom: maximaal 45 Ampère
- Breedte: 1 module
- Fabrieksinstelling: adres 1, 2400 baud, parity none
- Meetwaarden: vermogen, spanning, stroom, blindvermogen, power factor, frequentie, import/export/totaal kWh
- Let op: kies de Modbus-versie (bijv. SDM120M). De M-Bus-versie (SDM120MB) werkt niet.
- Heeft ook een S0-uitgang (1000 imp/kWh).
Elke kWh-meter met een S0-pulse-uitgang
- Werkt met elke kWh-meter met een S0-uitgang, ongeacht het merk
- Aansluiting: S0-ingangen S01 en S02 op de BoilerController (niet gepolariseerd, galvanisch gescheiden)
- Voeding: meestal is een externe 12V- of 24V-adapter nodig, zie Hoe sluit ik de pulse-uitgang (S0) van mijn kWh-meter aan op de BoilerController?
- Instelling: het aantal impulsen per kWh (staat op de meter, bijv. 1000 of 2000 imp/kWh). De BoilerController staat standaard op 2000.
- Meetwaarden: verbruik (kWh) en een schatting van het actuele vermogen
- Minder meetwaarden dan via Modbus: geen spanning, stroom, import/export of power factor
Andere Modbus kWh-meter
- Staat je Modbus-meter niet in de lijst? Dan maak je in de BoilerController zelf een profiel aan.
- Je hebt het de handleiding van je meter nodig (de lijst met registers)
- Je kunt maximaal 4 eigen profielen opslaan
- Voorwaarden voor de meter:
- Modbus RTU via RS485
- Baudrate 1200, 2400, 4800, 9600 of 19200
- Parity none, 1 stopbit
- Moet minimaal het actuele vermogen (actief vermogen) kunnen uitlezen
- Zie Hoe sluit ik een Modbus kWh-meter aan en stel ik die in op de BoilerController?
- Werkt jouw meter? Mail het profiel via de knop in de BoilerController naar info@boilercontroller.nl. Dan voegen we hem standaard toe.
